Sollevatori magnetici

A magneti permanenti

COMANDO MANUALE BHP

STAMPA LA SCHEDA

Da 100 a 5000daN

Fattore di sicurezza superiore a 3:1. Bassa sensibilità al traferro.
Struttura robusta e compatta. Assenza di remanenza. Prezzi competitivi.

APPLICAZIONI
Movimentazione di materiali ferrosi, sia piani che rotondi, con superfici grezze o lavorate.
La movimentazione risulta rapida, sicura e affidabile.

COSTRUZIONE
L’elevata energia dei magneti al Neodimio consente la movimentazione in totale sicurezza dei materiali ferrosi.
Il robusto meccanismo di commutazione ON/OFF è dotato di un dispositivo di sicurezza che impedisce azionamenti accidentali.
I prezzi competitivi rendono questo nuovo modello particolarmente conveniente.

Contattaci per ricevere un rapido riscontro su prezzi, disponibilità e prodotti personalizzati.

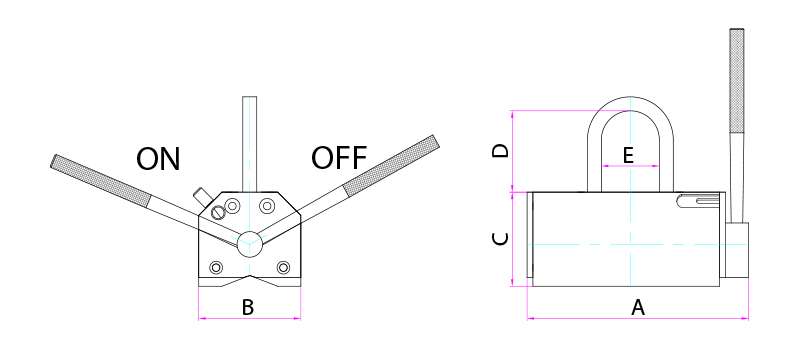

Disegno Tecnico - Permanent lifting magnet BHP

F = forza piana/curva
G = spessore minimo per il 100% della forza
H = diametro - Max

Tutte le misure sono indicate in millimetri (mm).

CODICE	Peso Kg	A	B	C	D	E	F	G	H
20.01.100	4	125	68	70	54	40	100/50 daN	15	300-200
20.01.250	9,5	191	98	87	70	50	250/125 daN	25	30-180
20.01.500	13	255	98	87	71	50	500/215 daN	30	30-180
20.01.1000	31,5	321	140	110	105	65	1000/450 daN	50	200-600
20.01.2000	85	440	180	170	125	60	2000/800 daN	60	200-400
20.01.3000	190	480	220	215	150	75	3000/1200 daN	80	200-400
20.01.5000	400	540	370	315	150	80	5000/2400 daN	100	200-400

È importante tenere conto dei seguenti aspetti per assicurare un corretto funzionamento del sollevatore:

Evitare spessori o spazio vuoto tra sollevatore e superficie: anche decimi di millimetro influiranno negativamente sulla forza effettiva sviluppata;
Assicurarsi che la superficie sia abbastanza spessa: al diminuire dello spessore si avrà una diminuzione contingente della forza sviluppabile. I valori espressi nella tabella sono calcolati con 10mm di spessore;
Evitare di sollevare carichi sbilanciati o troppo sporgenti: è importante sollevare un carico in modo bilanciato, per evitare distacchi dovuti da forze o spostamenti di peso imprevisti;
Considerare l’orientalizzazione del prodotto: nel caso di posizionamento del sollevatore in verticale, la forza effettiva sviluppabile è di molto inferiore. È consigliabile optare per sollevatori maggiorati.

Consigliamo di contattarci direttamente per una consulenza tecnica approfondita e mirata alla vostra applicazione, in modo da selezionare il prodotto migliore.
