Fresatura   Foratura   Contornatura

  • Piastra superiore in acciaio + resina epossidica
  • Sistema magnetico doppio con forza di serraggio estremamente elevata
  • Struttura robusta adatta a lavorazioni pesanti
  • Ideale per la fresatura di pezzi di grandi dimensioni e lastre
  • Unità di controllo e telecomando corrispondenti da ordinare separatamente (vedi 50.03.BFR.400 e 50.10.T10)

Incluso nella fornitura:
- Cavo da 3, 6 o 10 metri (lunghezza da scegliere) sul lato corto
- Battute di arresto lato lungo e lato corto
- Staffe di fissaggio

Passo polare: 56 mm

Forza nominale: 170 N/cm2

Usura ammessa della piastra superiore: 5 mm

Tensione: 340 VDC

Altezza del campo magnetico: 15 mm

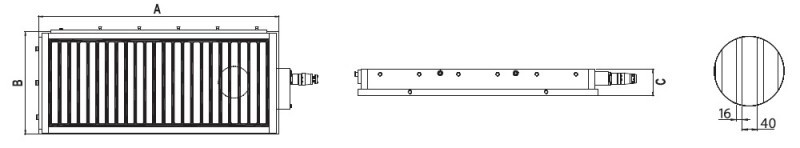

Technical Drawing - Electro-Permanent Magnetic Chuck type 25B
CODE Weight Kg A B C D: Nb poles
10.32.40.346300 59,0 346 300 80 5
10.32.40.458300 77,0 458 300 80 7
10.32.40.458400 101,0 458 400 80 7
10.32.40.570300 95,0 570 300 80 9
10.32.40.570400 126,0 570 400 80 9
10.32.40.570500 156,0 570 500 80 9
10.32.40.682300 113,0 682 300 80 11
10.32.40.682400 150,0 682 400 80 11
10.32.40.682500 185,0 682 500 80 11
10.32.40.682600 222,0 682 600 80 11
10.32.40.794300 131,0 794 300 80 13
10.32.40.794400 174,0 794 400 80 13
10.32.40.794500 215,0 794 500 80 13
10.32.40.1018300 167,0 1018 300 80 17
10.32.40.1018400 222,0 1018 400 80 17
10.32.40.1018500 275,0 1018 500 80 17
10.32.40.1018600 330,0 1018 600 80 17
10.32.40.1242300 203,0 1242 300 80 21
10.32.40.1242400 270,0 1242 400 80 21
10.32.40.1242500 335,0 1242 500 80 21
10.32.40.1242600 402,0 1242 600 80 21
10.32.40.1466400 318,0 1466 400 80 25
10.32.40.1466500 395,0 1466 500 80 25
10.32.40.1466600 474,0 1466 600 80 25
10.32.40.1466800 629,0 1466 800 80 25
10.32.40.1690400 366,0 1690 400 80 29
10.32.40.1690500 455,0 1690 500 80 29
10.32.40.1690800 725,0 1690 800 80 29
