Rettifica   Tornitura

  • Platorello elettro-permanente circolare a poli radiali con forza di serraggio rinforzata
  • Spazio tra i poli riempito in ottone
  • Per pezzi ad anello
  • Adatto per operazioni di rettifica e tornitura
  • Centralina di controllo e telecomando da ordinare separatamente (vedi 50.03.BUP.400 / 50.03.BUP.230 e 50.10.T10)

Incluso nella fornitura:

  • Connessione elettrica sul retro del platorello
  • Gruppo collettore ad anelli integrato nel platorello oppure fornito separatamente (da montare sul mandrino della macchina)

Forza nominale: 140 N/cm2

Usura ammessa della piastra superiore: 8 mm

Tensione: 340 VDC

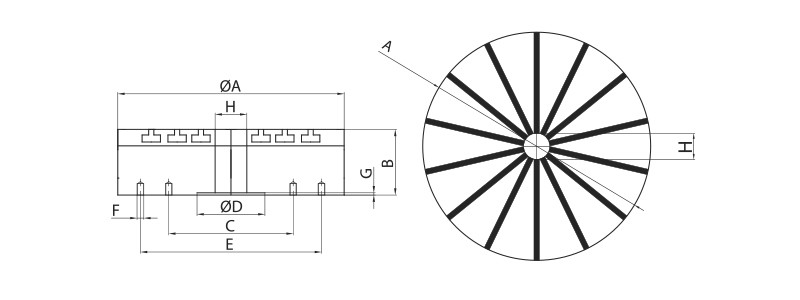

Technical Drawing - Electro-Permanent Circular Magnetic Chuck type EPERC-N
CODICE Peso Kg A B C D E F G H I J
11.15.200.8.340 24,0 200 100 - - - 4xM10 4 45 8 -
11.15.250.8.340 39,0 250 100 - - - 4xM12 4 65 8 -
11.15.300.12.340 54,0 300 100 - - - 4xM12 4 85 12 -
11.15.400.12.340 85,0 400 100 - - - 6xM12 5 100 12 -
11.15.500.16.340 150,0 500 110 - - - 6xM12 5 150 16 -
11.15.600.16.340 210,0 600 110 - - - 6xM16 5 180 16 -
11.15.700.16.340 280,0 700 110 - - - 6xM16 5 200 16 -
11.15.800.24.340 380,0 800 110 - - - 6xM16 5 200 24 -
11.15.1000.24.340 680,0 1000 125 - - - 8xM16 5 250 24 -
