  • Tavola magnetica circolare elettromagnetica con poli concentrici
  • Campo magnetico uniforme, potente e a bassa altezza
  • Adatta alla lavorazione simultanea di più pezzi
  • Spessore minimo del pezzo: 4 mm
  • Centralina di controllo e telecomando da ordinare separatamente (vedi 50.04.BUE.230 / 50.05.BUET.400 e 50.10.T10)

Incluso nella fornitura:
- Connessione elettrica sul retro della tavola
- Gruppo collettore ad anelli integrato nella tavola oppure separato (da installare sul mandrino della macchina)

Passo polare: 9 o 16 mm (4 mm ottone, 5 o 12 mm acciaio)

Forza normale: 110 N/cm2

Usura ammissibile della piastra superiore: 8 mm

Tensione: 110 VDC

Altezza del campo magnetico: 4 mm

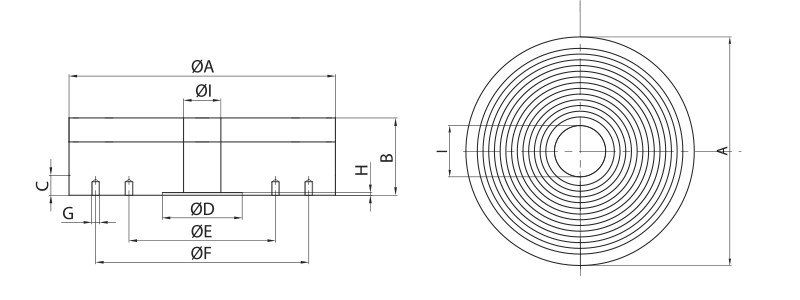

Technical Drawing - Electromagnetic Circular Chuck type BC
CODICE Peso Kg A B C D E F G H I J
11.11.9.200.110 15,0 200 105 14 100H7 - - 4xM10 5 20 9
11.11.9.300.110 52,0 300 105 16 150H7 - - 4xM12 5 20 9
11.11.9.400.110 89,0 300 105 16 200H7 - - 6xM12 5 40 9
11.11.9.500.110 141,0 500 120 16 250H7 - - 6xM12 5 60 9
11.11.9.600.110 204,0 600 120 18 350H7 - - 6xM12 5 80 9
11.11.9.700.110 278,0 700 120 18 400H7 - - 6xM12 5 80 9
11.11.9.800.110 383,0 800 120 18 450H7 - - 6xM12 5 100 9
11.11.9.1000.110 578,0 1000 130 18 600H7 - - 8xM16 5 150 9
11.11.16.200.110 15,0 200 105 14 100H7 - - 4xM10 5 20 16
