Piastra magnetica permanente con magneti in FERRITE

  • Passo polare fine parallelo con acciaio + ottone
  • Leva di azionamento integrata

Incluso nella fornitura:
- Battute laterali lunghe e corte
- Staffe di bloccaggio

Passo polare 6 mm

Forza nominale 80 N/cm2

Usura ammissibile della piastra superiore 8 mm

Altezza del campo magnetico 4–5 mm

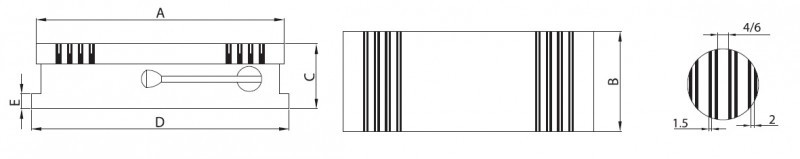

Technical Drawing - Permanent Magnetic Chuck FF
CODE Weight Kg A B C D E
10.04.10065 3,0 100 65 54 119 10
10.04.150100 7,0 150 100 65 165 15
10.04.250150 15 250 150 65 258 15
10.04.350150 21 350 150 65 358 13
10.04.450150 26 450 150 65 458 15
10.04.400200 32 400 200 72 413 15
10.04.500200 40 500 200 72 515 15
10.04.600300 100 600 300 93 595 20
