Piani magnetici

A magneti permanenti

STAMPA LA SCHEDA

Modello PF2

Rettifica EDM Metrologia

Piastra magnetica permanente con magneti al NEODIMIO
Passo polare fine parallelo con acciaio + ottone
Meccanismo di azionamento rinforzato

Incluso nella fornitura:
- 1 chiave di azionamento
- Battute di fine corsa lato lungo e lato corto
- Staffe di fissaggio

Temperatura massima di utilizzo: 80 °C

Passo polare 2 mm, 0,5 mm di ottone, 1,5 mm di acciaio

Forza normale 100 N/cm²

Usura ammissibile della piastra superiore 7 mm

Altezza del campo magnetico 4 mm

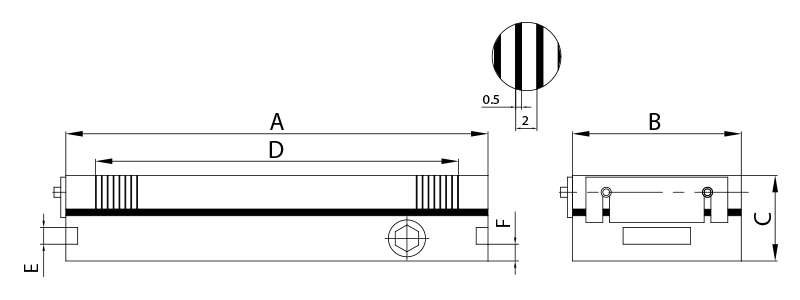

Technical Drawing - Permanent Magnetic Chuck with fine pole pitch type PF2

CODE	Weight Kg	A	B	C	D	E	F
10.01.14070	5,0	140	70	49	111	10	10
10.01.175100	7,0	175	100	49	140	10	10
10.01.200100	8,0	200	100	49	172	10	10
10.01.250100	10,0	250	100	49	172	10	10
10.01.255130	13,0	255	130	49	206	10	10
10.01.150150	9,0	150	150	51	115	10	10
10.01.250150	15,0	250	150	51	206	10	10
10.01.300150	18,0	300	150	51	257	10	10
10.01.300200	24,0	300	200	51	257	10	10
10.01.350150	22,0	350	150	51	305	10	10
10.01.400150	25,0	400	150	51	357	10	10
10.01.450150	28,0	450	150	51	407	10	10

Modello PF2-EDM

EDM Metrologia

Piastra magnetica permanente con magneti al NEODIMIO
Passo polare fine parallelo con acciaio + ottone
Altezza ridotta
Meccanismo di azionamento sulla superficie superiore

Incluso nella fornitura:
- 1 chiave di azionamento
- Battute di fine corsa lato lungo e lato corto
- Staffe di fissaggio

CODE	Weight Kg	A	B	C	D	E	F
10.01.14070	5,0	140	70	49	111	10	10
10.01.175100	7,0	175	100	49	140	10	10
10.01.200100	8,0	200	100	49	172	10	10
10.01.250100	10,0	250	100	49	172	10	10
10.01.255130	13,0	255	130	49	206	10	10
10.01.150150	9,0	150	150	51	115	10	10
10.01.250150	15,0	250	150	51	206	10	10
10.01.300150	18,0	300	150	51	257	10	10
10.01.300200	24,0	300	200	51	257	10	10
10.01.350150	22,0	350	150	51	305	10	10
10.01.400150	25,0	400	150	51	357	10	10
10.01.450150	28,0	450	150	51	407	10	10
