I magneti neodimio FORO SVASATO sono così costruiti per facilitare il fissaggio tramite una vite.
Possono essere venduti con polarità NORD o SUD sul lato della svasatura su richiesta del cliente.
Se non viene espressamente richiesta la fornitura sarà metà per polo.
Si ricorda che la forza d'attrazione è puramente indicativa e può variare in funzione della tipologia di applicazione e del montaggio.
CODICE | A | B | H | F | FORZA KG |
---|---|---|---|---|---|

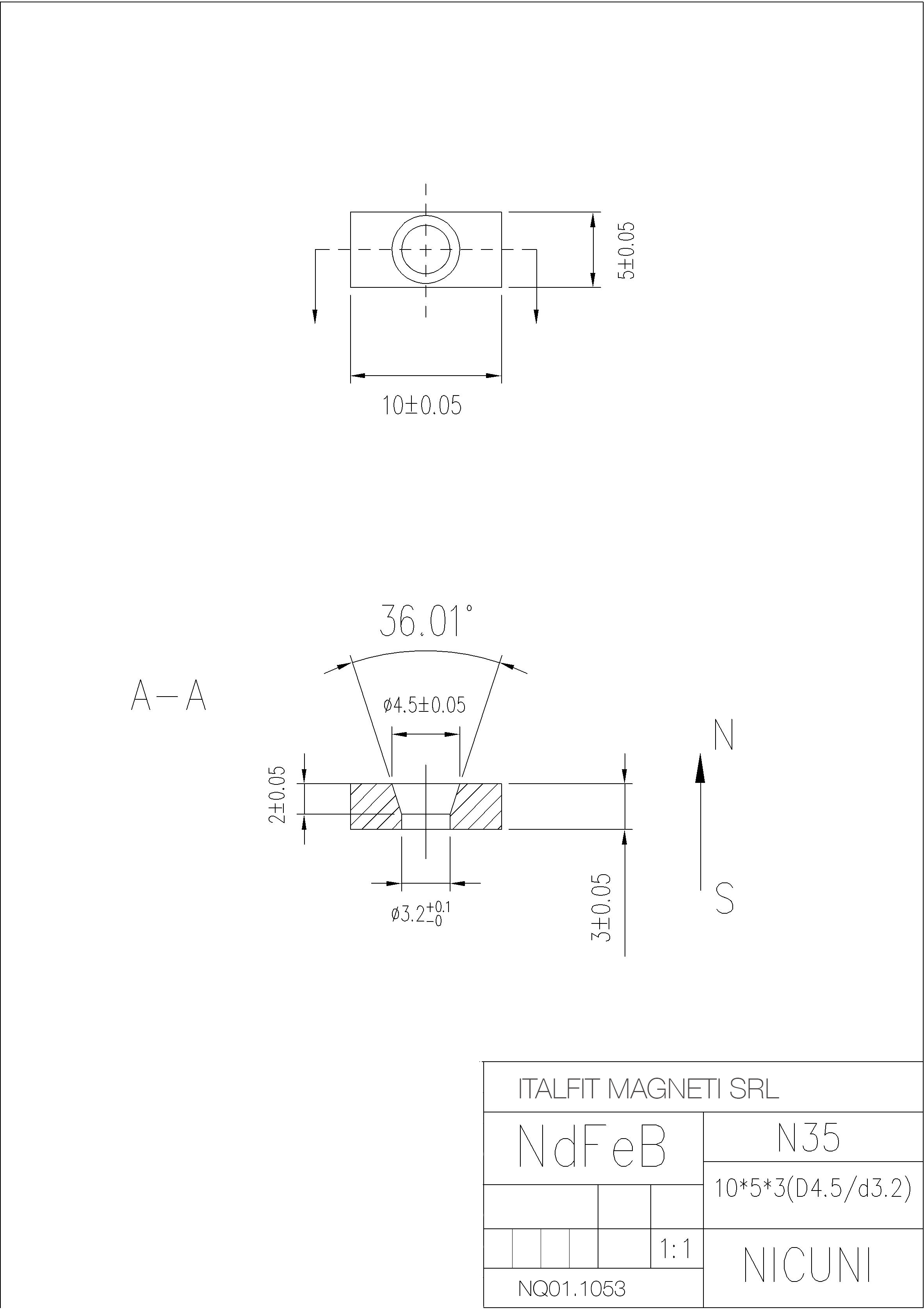

NQ01.35NI00.1053 | 10 | 5 | 3 | 3 | 0,8 |
NQ01.35NI00.15532.1 | 15 | 5 | 3 | 2,1 | 1,3 |
NQ01.35NI00.1573 | 15 | 7 | 3 | 3,2 | 2,0 |
NQ01.35NI00.15155 | 15 | 15 | 5 | 4,3 | 5,3 |
NQ01.35NI00.2013 | 20 | 10 | 3 | 3,2 | 3,3 |
NQ01.35NI00.20103 | 20 | 10 | 3 | 5,2 | 3,3 |
NQ01.35NI00.20105 | 20 | 10 | 5 | 3,2 | |
NQ01.35NI00.20135 | 20 | 13 | 3 | 5,2 | 3,3 |
NQ01.35NI00.2015 | 20 | 15 | 10 | 3,2 | 9,5 |
NQ01.35NI00.3015 | 30 | 10 | 5 | 3,2 | 5,6 |
NQ01.35NI00.30153.6 | 30 | 10 | 5 | 3,6 | 5,6 |
NQ01.35NI00.30155 | 30 | 10 | 5 | 5,2 | 5,6 |
NQ01.35NI00.301354 | 30 | 13 | 5 | 4 | 5,6 |

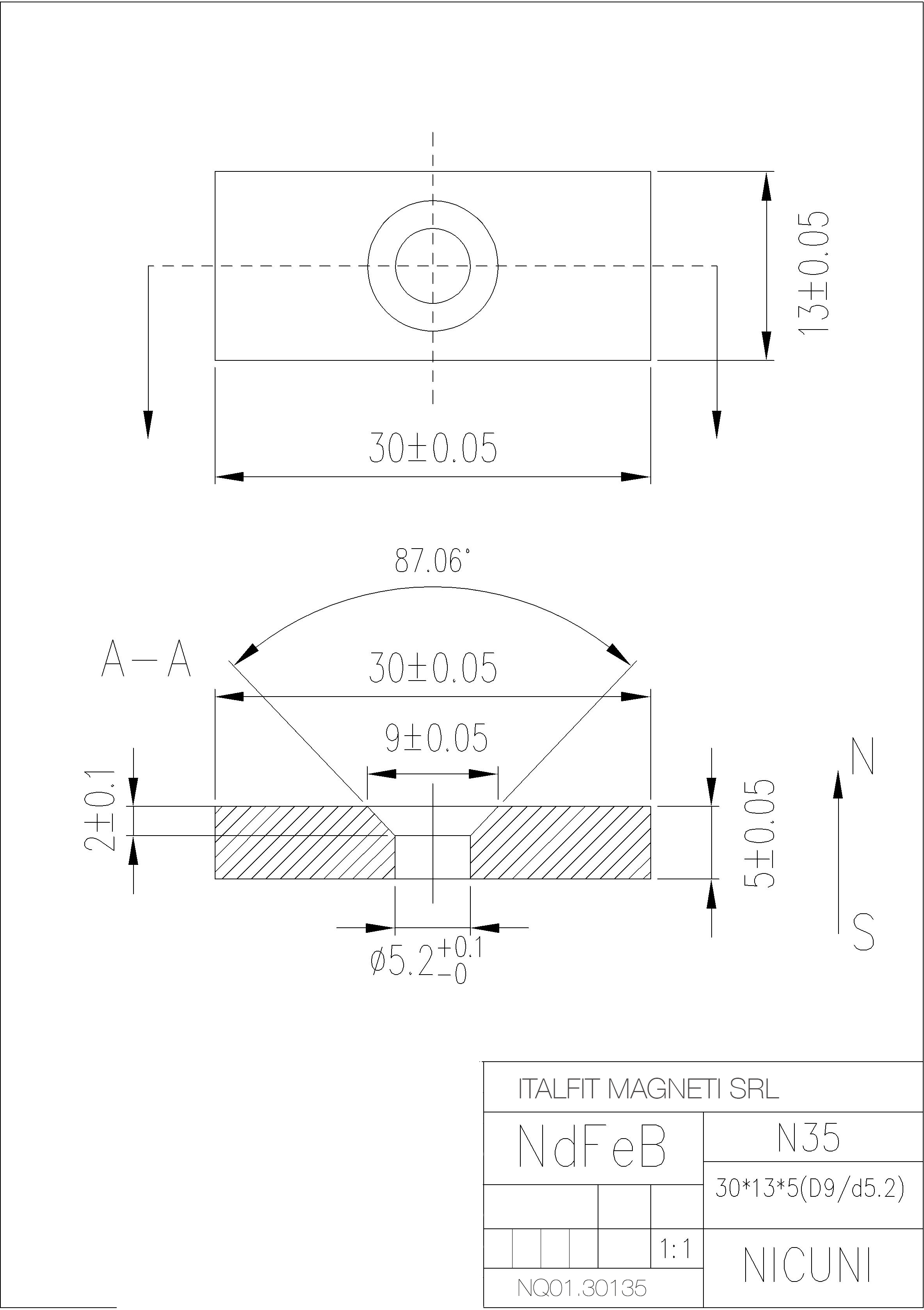

NQ01.35NI00.30135 | 30 | 13 | 5 | 5 | 6,0 |
NQ01.35NI00.301554 | 30 | 15 | 5 | 4,3 | |

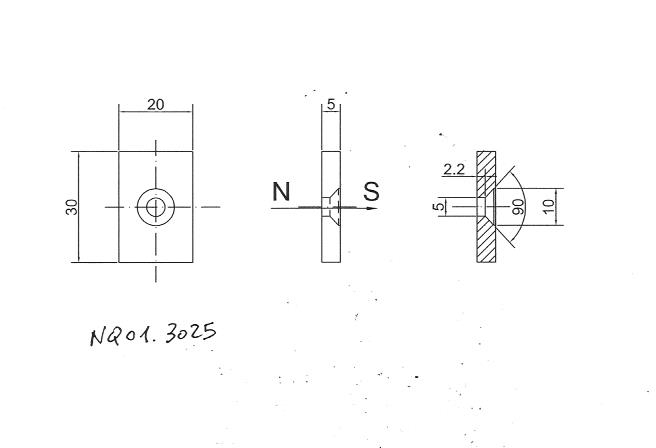

NQ01.35NI00.3025 | 30 | 20 | 5 | 5 | 9,5 |
NQ01.35NI00.30305 | 30 | 30 | 5 | 4,5 | 12,5 |

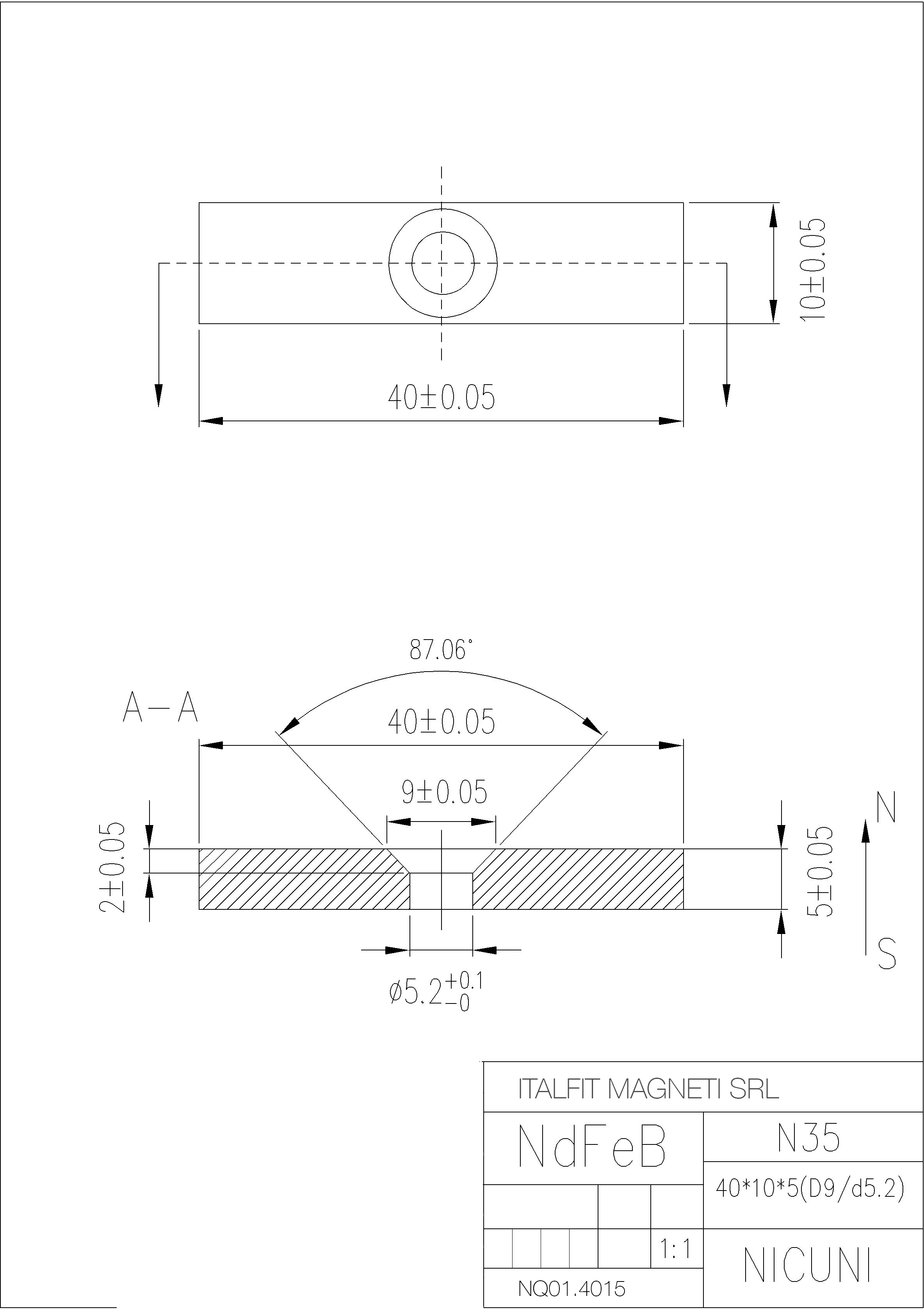

NQ01.35NI00.4015 | 40 | 10 | 5 | 5 | 8,0 |

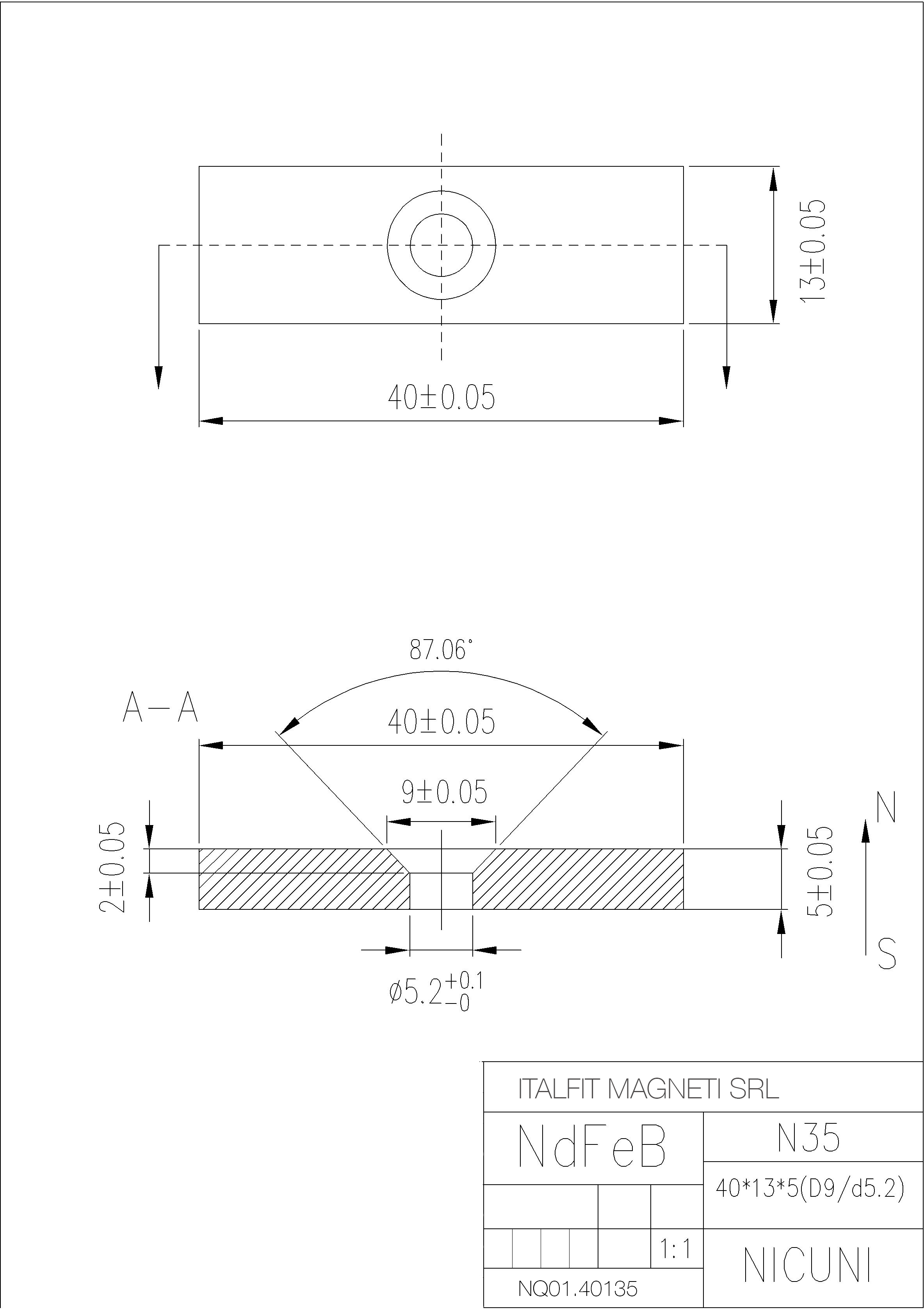

NQ01.35NI00.40135 | 40 | 13 | 5 | 5 | 10,2 |
NQ01.35NI00.401354 | 40 | 13 | 5 | 4,3 | 10,2 |
Temperatura Massima 80 °C / Disponibile anche Tipo SH 150 °C. Tabella materiali
Tutte le misure sono in millimetri. Altre misure e forme a richiesta. |
