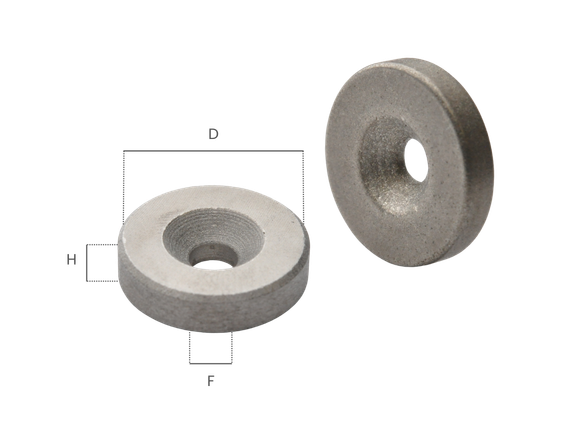

Technical Drawing



I dischi in SAMARIO-COBALTO con foro svasato garantiscono grande forza di attrazione anche nelle dimensioni più contenute, permettendone l’uso e l’installazione in spazi ristretti ed evitando l’utilizzo di metodi di fissaggio permanenti.
Essendo forniti in due polarità, i magneti acquistati si attrarranno a vicenda dal lato della svasatura rendendoli, pertanto, ideali per accoppiamenti chiusure magnetiche. Su richiesta è possibile ricevere l’intera fornitura di un’unica polarità.





Tutte le misure sono indicate in millimetri (mm).

CODE D H HOLE (F) SCREW STRENGTH KG
SAMC.28XY00.NS01.1043
10 4 3,2 M3 -
SAMC.28XY00.NS01.1533
15 3 3,2 M3 -
SAMC.28XY00.NS01.2033
20 3 3,2 M3 -
SAMC.30XY00.NS01.2033
20 3 3,2 M3 -



Si raccomanda di eseguire sempre test specifici in base alla propria applicazione.
